Når det virkelig gjelder, kan du stole på finnene

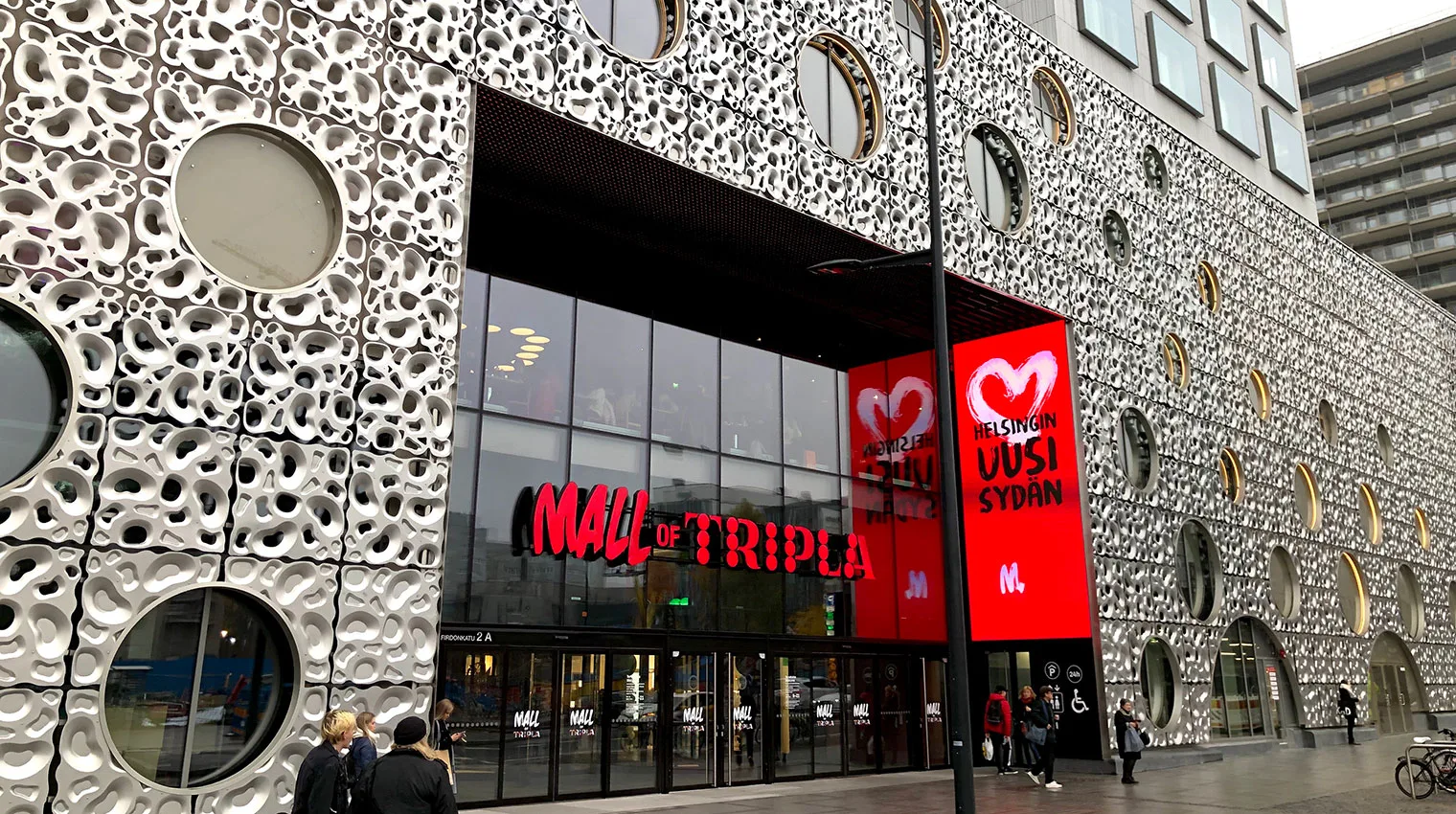

Mall of Tripla ligger i Mellersta Böle i Helsingfors og er et av Nordens største kjøpesentre målt i antall butikker. Foto: Vadelmavene (Wikimedia Commons)

Gebwell G‑Eco-varmepumper løfter effektivitet og pålitelighet til et nytt nivå

Det er gjennomført en omfattende oppgradering av energigjenvinningssystemet på Mall of Tripla. Systemet ble oppgradert for å tilfredsstille dagens krav ved å erstatte de eksisterende varmepumpene med nye enheter. Prosjektet hadde som mål å forbedre energieffektiviteten, øke energiproduksjonskapasiteten og sikre pålitelig drift i mange år fremover.

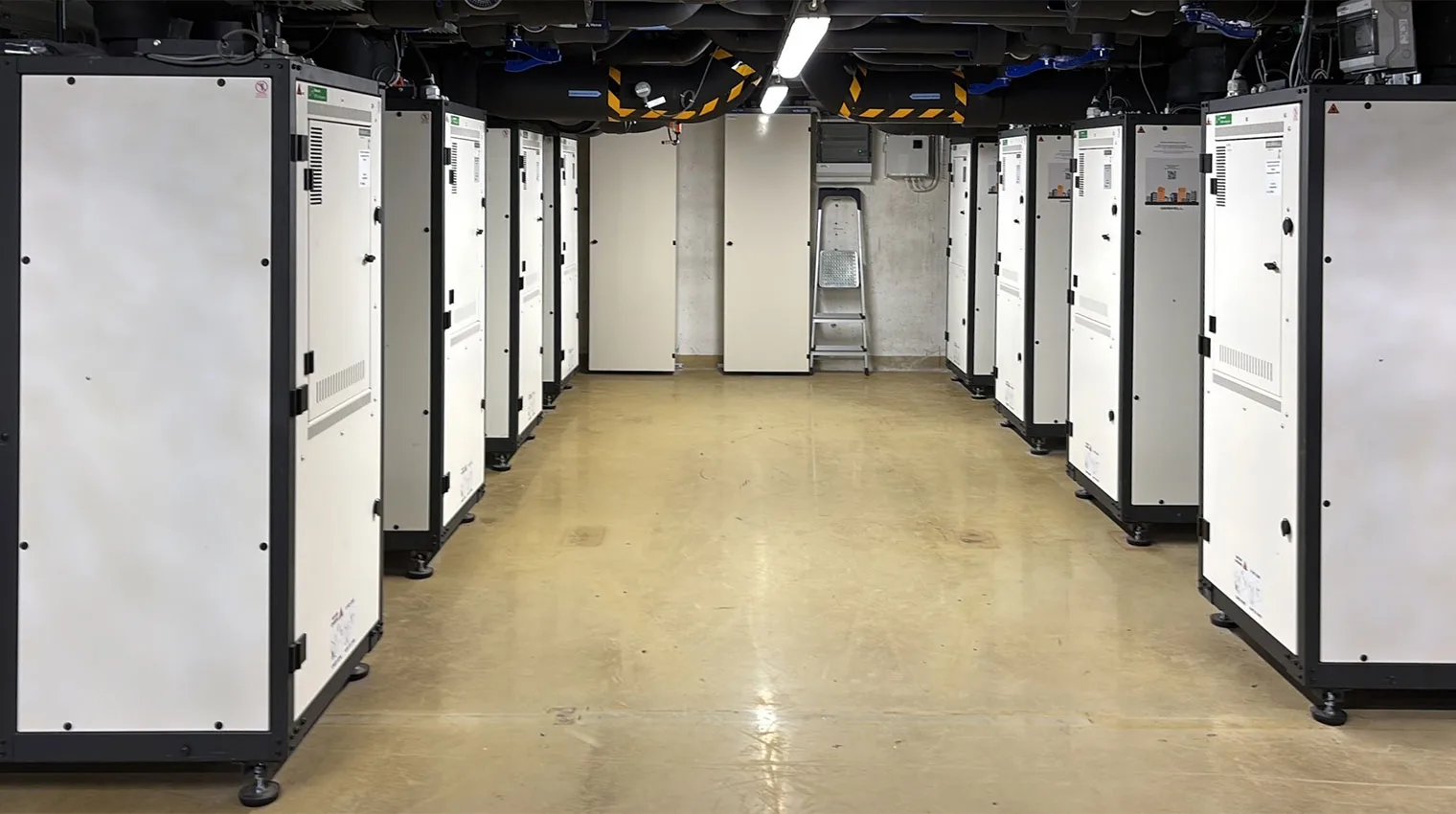

Åtte R290-baserte G‑Eco Pro 120-varmepumper ble installert i energigjenvinningssystemet på Mall of Tripla.

Hva innebærer oppgraderingen i praksis?

Trinnløs kapasitetsregulering og forbedret ytelse

Som en del av oppgraderingen ble det installert varmepumper produsert i Finland av Gebwell Oy. Varmepumpene bruker kuldemediet R290 og muliggjør trinnløs kapasitetsregulering fra 50 til 1000 kW. Dette gir en jevnere drift av anlegget samtidig som det øker energiproduksjonen betraktelig.

Mer varme- og kjøleenergi til hele bygningskomplekset

Etter oppgraderingen kan Mall of Tripla-komplekset produsere mer varme- og kjøleenergi enn tidligere, noe som reduserer behovet for fjernvarme og fjernkjøling. Som en del av prosjektet ble også varmenettverkene til det fem etasjer høye parkeringshuset Triplaparkki koblet til det samme energigjenvinningssystemet.

Forbedret pålitelighet

I stedet for to varmepumper består systemet nå av åtte separate varmepumpeenheter. Et høyere antall enheter forbedrer systemets samlede pålitelighet.

Rask og kontrollert gjennomføring

Takket være prefabrikasjon og forberedelser ble driftsstansen begrenset til fire uker. Demonteringen av det gamle systemet og installasjonen av det nye ble gjennomført på en effektiv måte, slik at det påvirket den daglige driften i så liten grad som mulig.

Prosjektpartnerne på besøk i det tekniske rommet i oktober 2025. Foto: Mall of Tripla

Samarbeid og prosjektledelse

Prosjektet ble en suksess takket være grundig planlegging og tett samarbeid mellom alle parter. Granlund Oy hadde ansvaret for prosjektering og byggeledelse, Gebwell Oy leverte varmepumpene og Cervi Oy utførte rør-, elektro- og ventilasjonsarbeidene. Uudenmaan Automatiikkahuolto Oy leverte automatiseringsløsningen, som sikrer pålitelig drift og muliggjør kontinuerlig overvåking og videreutvikling.

Prosjektets forutsetninger og risikofaktorer ble gjennomgått sammen med entreprenørene. Ferdigproduserte røropplegg bidro til korte leveringstider og god arbeidssikkerhet. Samtidig gjorde et effektivt lagarbeid kombinert med rask beslutningstaking det mulig å fullføre prosjektet rundt en uke før tidsplanen.

Sammendrag

Prosjektet er et glimrende eksempel på hvordan teknisk innovasjon, nitidig prosjektledelse og sømløst samarbeid sammen kan forbedre energieffektiviteten og sikre pålitelig drift. Systemoppgraderingen støtter Mall of Triplas langsiktige strategi om å videreutvikle bærekraft og energieffektivitet.

Tekst: Mall of Tripla, redigert av Gebwell Bilde av partnerne på besøk i det tekniske rommet: Mall of TriplaLuftfoto av Tripla: Tripla 18.09.2019 — Joneikifi (Wikimedia Commons), CC BY-SA 4.0. Endret: beskåret.Bilde av inngangen til Tripla: Mall of Tripla – Vadelmavene (Wikimedia Commons), CC BY-SA 4.0. Endret: beskåret.

Oppvarmingsløsningen de har valgt, er den klimavennlige varmepumpen Gebwell G‑Eco

Det nye logistikksenteret til bryggeriet Nokian Panimo ble ferdigstilt våren 2025 og varmes opp med geotermisk energi. Dette er den største investeringen i selskapets historie, og omfatter et areal på omtrent 2500 m² og et volum på 23 000 m³ – noe som nesten er en fordobling av bryggeriets eksisterende anlegg.

Et av målene med prosjektet var å gjennomføre utvidelsen med så lave utslipp som mulig, og geotermisk energi ble tidlig valgt som oppvarmingsløsning.

«Miljøet er svært viktig for oss, og da vi anskaffet varmesystemet, var dette en av de avgjørende faktorene.» «Energieffektivitet spiller også en viktig rolle i bransjen vår, og det er noe vi jobber kontinuerlig med», sier vedlikeholdssjef Pasi Risku.

I løpet av prosjektet foreslo anleggets VVS-entreprenør, Putkitupa Oy, å erstatte det tidligere valgte varmepumpesystemet med Gebwell G‑Eco-varmepumpen, som bruker det naturlige kuldemediet R290.

«Varmepumpens driftssikkerhet og regelverket for kuldemedier spilte en viktig rolle i beslutningen. Det er også bra å være i forkant når det gjelder å ta i bruk ny teknologi», forklarer Risku.«Det som gjør systemet spesielt, er nettopp bruken av kuldemediet R290, som ser ut til å være godt rustet til å takle fremtidige endringer i regelverket for kuldemedier», fortsetter han.

Forretningsdirektør i Putkitupa Oy, Timo Kekkonen, legger til:«G‑Eco-varmepumpen ble byttet ut i gjennomføringsfasen, fordi den passet bedre både til anleggets og kundens behov. G‑Eco skilte seg spesielt ut med energieffektiviteten og det miljøvennlige kuldemediet.»

Installasjonen av G‑Eco gikk uten problemer

Ved logistikksenteret sørger det geotermiske anlegget for grunnoppvarming året rundt. Systemet består av en G‑Eco Pro 120-varmepumpe og en separat buffertank som produserer varmen. Systemet produserer ikke tappevarmtvann.

«Den største forskjellen sammenlignet med tidligere prosjekter var den spesielle kompetansen og sikkerhetsforskriftene knyttet til installasjon av en R290-varmepumpe. Ellers forløp installasjonsprosessen ganske normalt», forteller Kekkonen.

«Med en R290-varmepumpe måtte man være spesielt oppmerksom på sikkerheten i rommet, ventilasjonen og overholdelse av regelverket. Da det var tatt hensyn til disse forholdene, gikk installasjonen helt uten problemer», fortsetter han.

Kekkonen roser samarbeidet med Gebwell:«Samarbeidet med Gebwell var smidig. I planleggingsfasen fikk vi hjelp med dimensjonering og valg av utstyr, og under installasjonen var ekspertene hos produsenten svært tilgjengelige. Installasjonskurset som Gebwell arrangerte i forveien, var til stor hjelp både i planleggingen og gjennomføringen av installasjonsarbeidet.»

Systemtilkoblingen og produsentens bruksanvisning fikk også ros. Installasjonen, justeringen og idriftsettelse ble gjennomført uten større problemer.

Kekkonen anbefaler G‑Eco-varmepumper til lignende prosjekter:«Jeg vil særlig fremheve det gode samarbeidet mellom produsenten og entreprenøren, og at prosjektet ble fullført uten forsinkelser. Fra et teknisk perspektiv var idriftsettelsen av G‑Eco-varmepumpen enkel, til tross for at det dreier seg om ny teknologi som bruker kuldemediet R290», oppsummerer Kekkonen.

Logistikksenteret ble ferdigstilt og systemet satt i drift tidlig på sommeren 2025.

Systemet består av en G‑Eco Pro 120-varmepumpe og en separat buffertank som produserer varmen

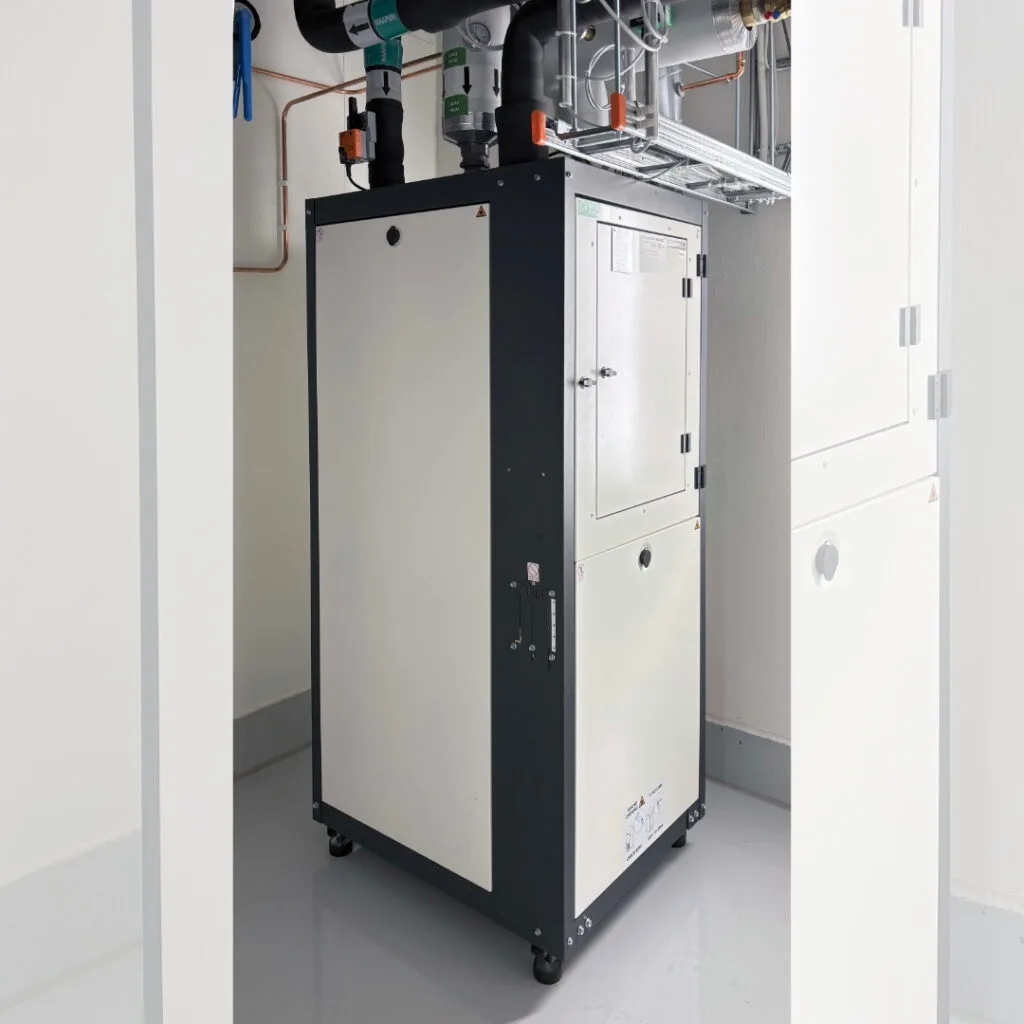

G‑Eco Pro 120-varmepumpe

G-Energy-buffertank til oppvarming

I det nye K-Supermarket i Siilinjärvi i Finland brukes spillvarme fra butikken som energikilde for G‑Eco-varmepumper. Energigjenvinningssystemet forbedrer kostnadseffektiviteten, reduserer energiforbruket og bidrar til bærekraftige oppvarmingsløsninger.

Det nye K-Supermarket Siilinhelmi åpnet i Siilinjärvi i starten av februar. Bygningen varmes opp av et energigjenvinningssystem installert av Savon LVI-Talo. Vi leverte G‑Eco-varmepumper, G-Energy-lagringstanker og en G-Power-varmedistribusjonssentral til dette systemet.

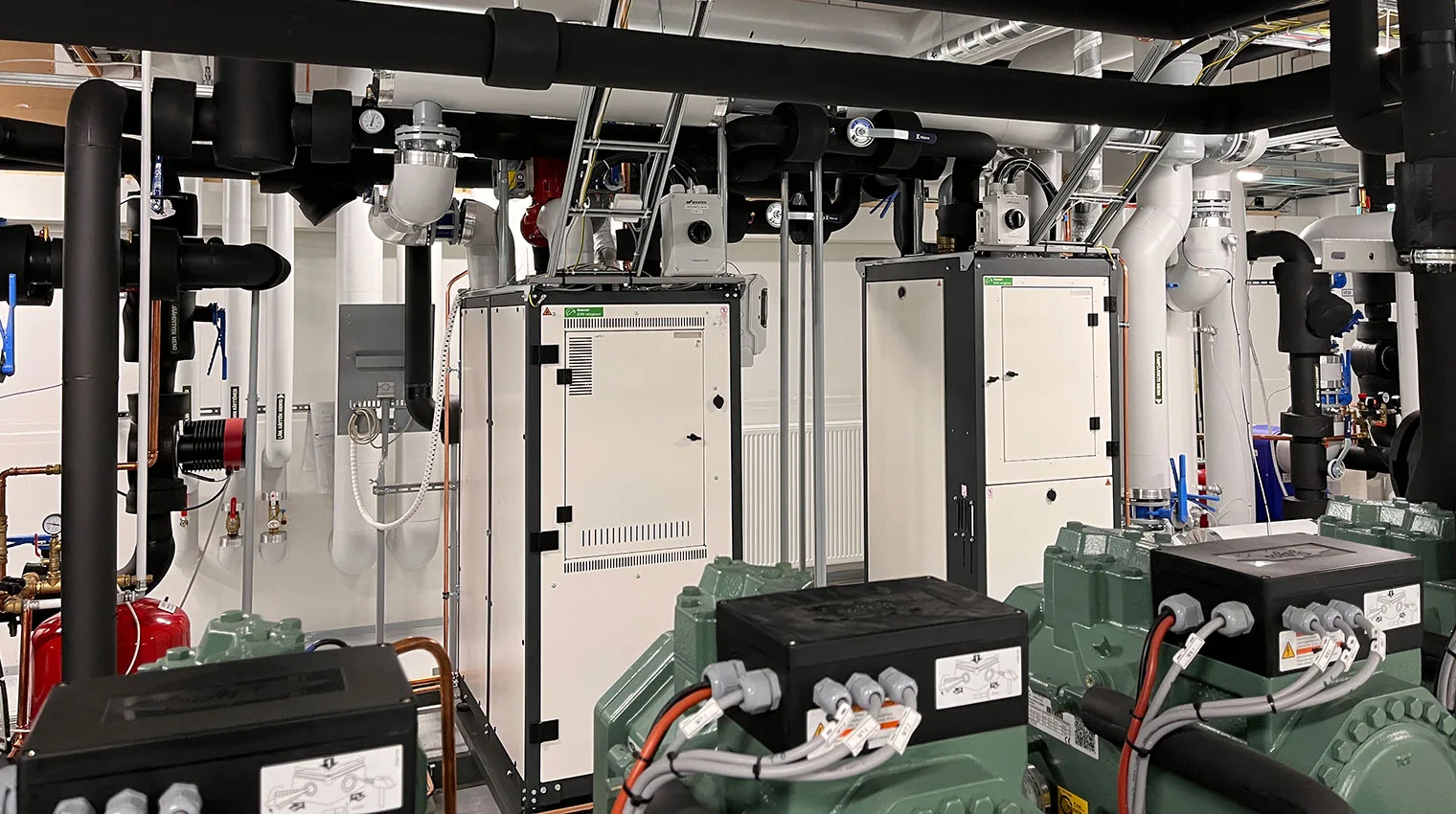

G‑Eco-varmepumpene i energigjenvinningssystemet utnytter kondensatorvarmen fra kjøleaggregatene til å varme opp bygningen.

Energigjenvinningssystem utnytter spillvarme som energikilde

Juha Liukkonen, regionsjef hos Gebwell Oy, forklarer hvordan systemet fungerer:

«Dette er et energigjenvinningssystem der kondensatorvarmen som genereres av kjøleanleggene i butikken, utnyttes som energikilde i varmepumpene som varmer opp bygningen.»

Butikkens kjøleanlegg produserer hele tiden store mengder kondensatorvarme når kuldemediet kondenseres som en del av kjøleprosessen. Denne varmen ledes bort fra kjøleanlegget for å holde kjøleskap og frysere kalde. Når varmen fra kondensatoren gjenvinnes og brukes, for eksempel til oppvarming av bygningen, kan man oppnå betydelige energibesparelser sammenlignet med om varmen slippes ut utendørs uten å bli utnyttet.

Hos K-Supermarket Siilinhelmi overføres kondensvarmen fra kjøleanleggene til en lagringstank isolert med skumgummi. Denne bruker varmepumpene som energikilde for å varme opp bygningen.

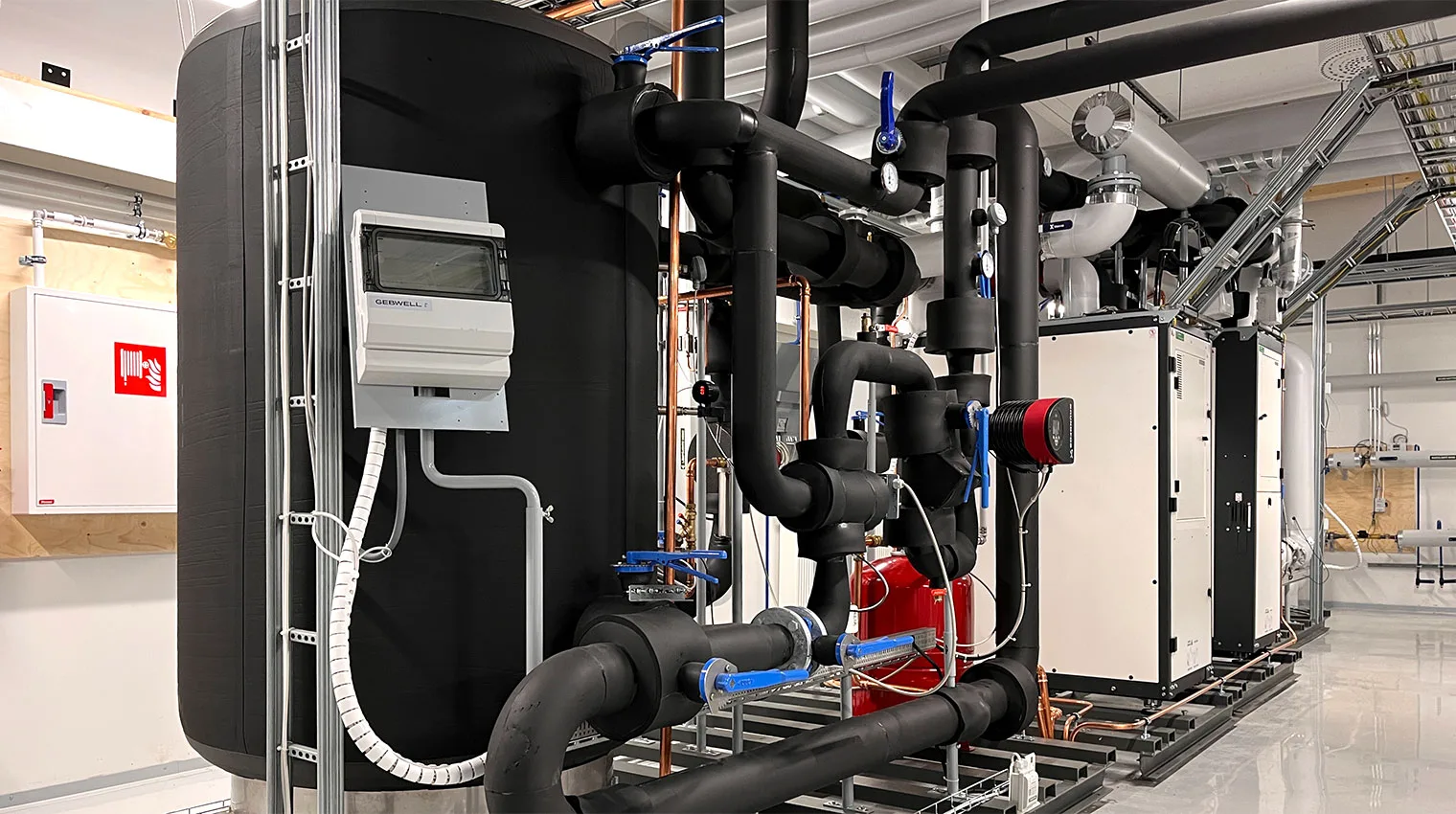

G-Energy Cooling-kondensatortanken og G‑Eco-varmepumpene i energigjenvinningssystemet utnytter kondensatorvarmen fra kjøleaggregatene til oppvarming av bygningen.

Fjernvarme til tappevarmtvann og reserveoppvarming

Varmen som produseres av varmepumpene, fordeles til ventilasjons- og radiatorvarmesystemer i bygningen via en varmedistribusjonssentral. Tappevarmtvannet som trengs i bygningen, produseres ved hjelp av en understasjon med fjernvarme. Fjernvarme brukes også til å supplere oppvarmingen ved behov i perioder med stor etterspørsel.

Om sommeren, når eiendommen kjøles ned, fungerer kondensatorbeholderen som en buffertank til nedkjøling, og varmepumpen sørger for aktiv kjøling av tanken. Kondensatorvarmen som genereres under kjøling, ledes via en kondensatorvarmeveksler til tørrkjøleren plassert på taket av bygningen.

Energigjenvinningssystemet hos K-Supermarket består av G‑Eco Pro 120- og G‑Eco Core 40-varmepumper som bruker kuldemediet R290, en 1000 liters G-Energy-buffertank til oppvarming, en 2000 liters G-Energy Cooling-kondensatortank og en G-Power-varmedistribusjonsentral med tre kretsløp.

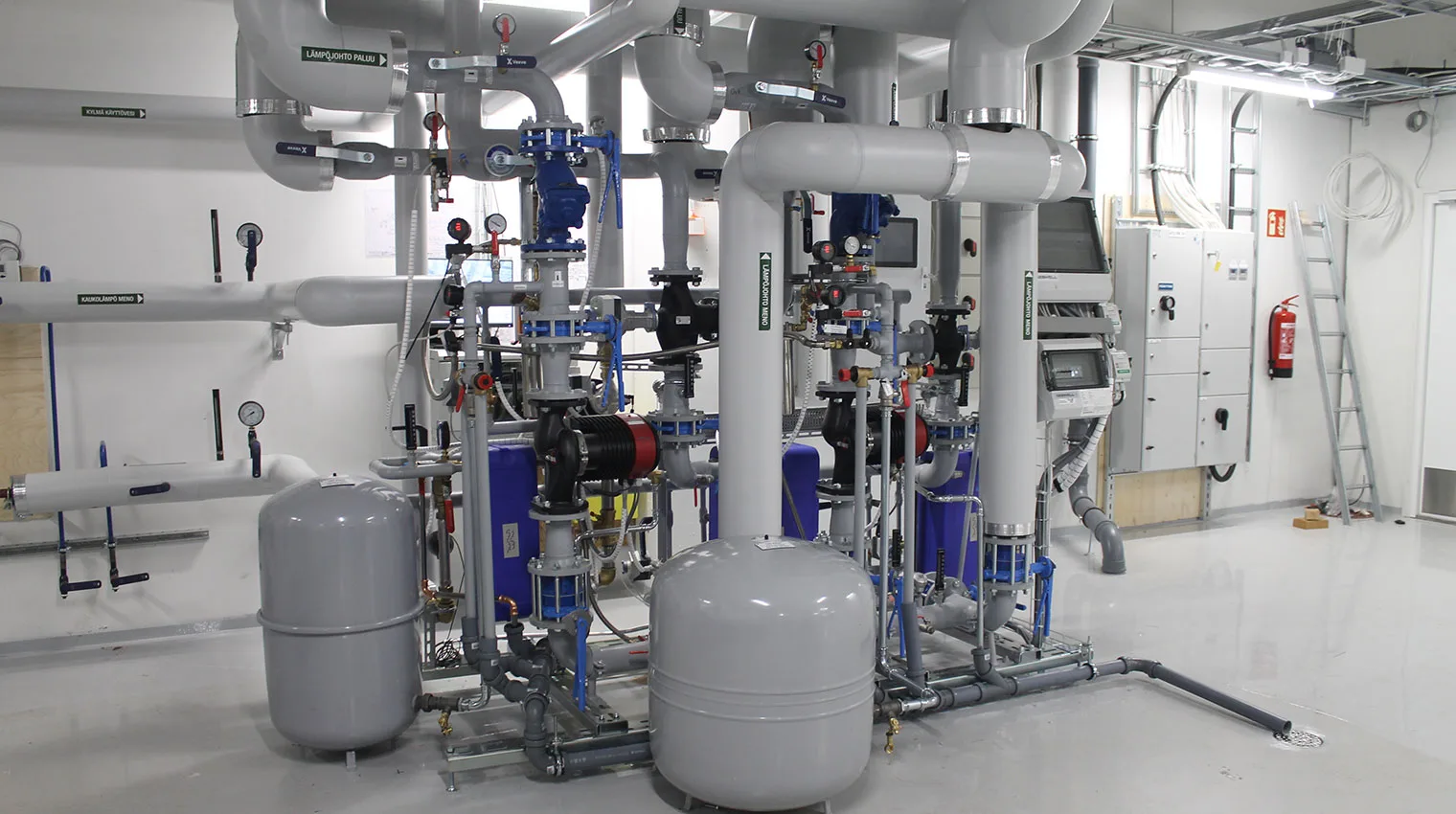

Varmen fra varmepumpene distribueres til hele bygningen via en G-Power-undersentral for fjernvarme med tre kretser.

Ferdigmonterte energisystemmoduler sørget for en rask installasjon

Varmepumpene som brukes i energigjenvinningssystemet hos K-Supermarket Siilinhelmi, er G‑Eco-varmepumper som bruker kuldemediet R290. For Savon LVI-Talo var dette de første G‑Eco-varmepumpene de hadde installert.

«Teknisk sett var installasjonen svært lik et vanlig varmepumpeprosjekt, bortsett fra ventilasjonskanalene fra varmepumpen. Ellers foregikk installasjonen av R290-varmepumpen akkurat som installasjonen av andre varmepumper», forteller Joni Juntunen hos Savon LVI-Talo.

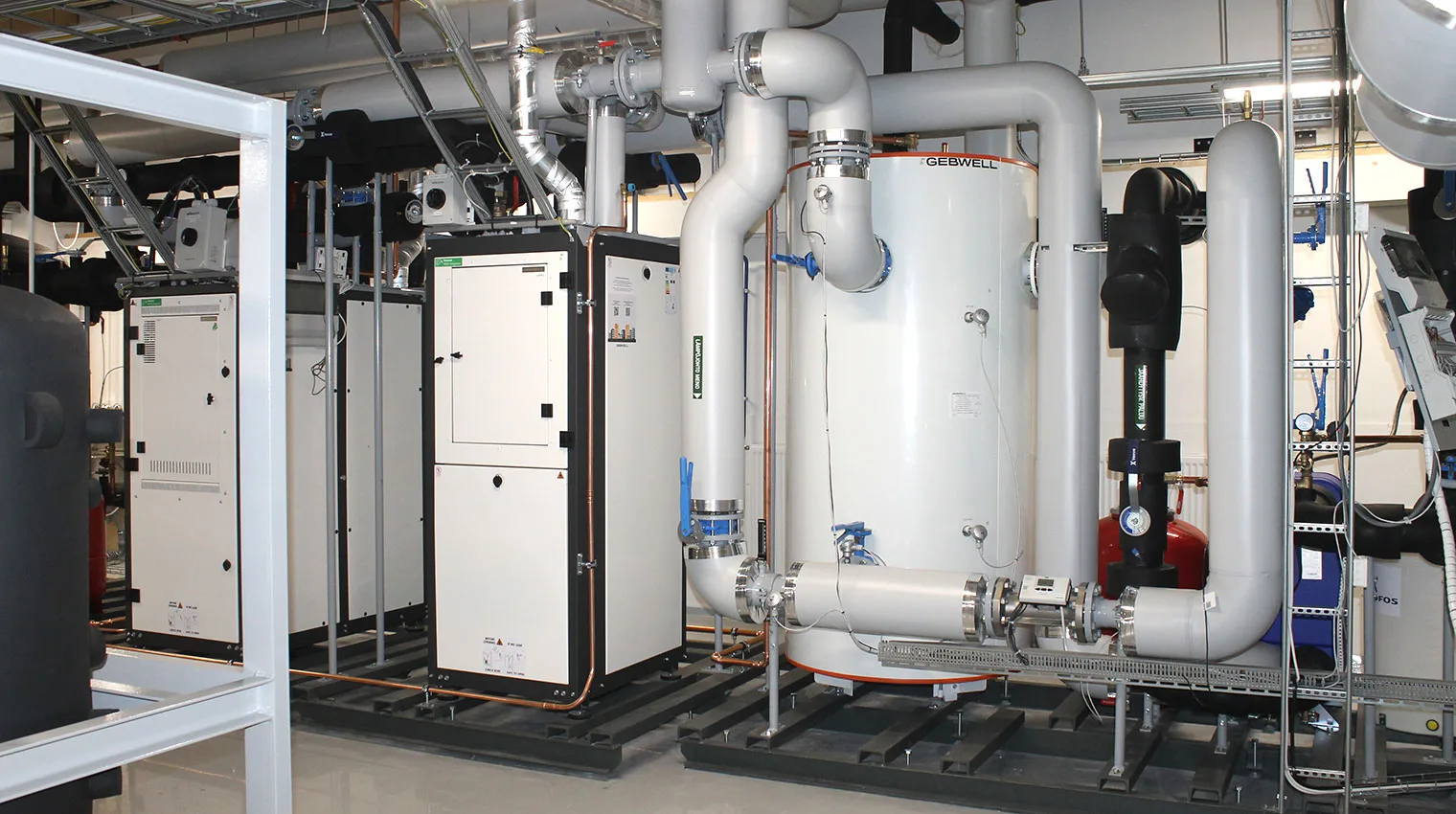

Utstyret til energigjenvinningssystemet ble levert til det tekniske rommet i butikklokalet som ferdigmonterte moduler. Bildet viser G‑Eco-varmepumpene og G-Energy-buffertanken til oppvarming.

De ferdigmonterte modulene gjorde tilkoblingen og idriftsettelsen enkel:«Energigjenvinningssystemet ble levert i fire installasjonsklare moduler, noe som fremskyndet og forenklet installasjonen på stedet betraktelig. Modulene var enkle å koble til hverandre og til varmenettet i bygningen», fortsetter Juntunen.

Joni Juntunen fra Savon LVI-Talo roste det gode samarbeidet med Gebwell og regionssjef Juha Liukkonen.

Smidig samarbeid med Gebwell

Savon LVI-Talo satte pris på den kompetente støtten fra Gebwell i løpet av prosjektet.

«Samarbeidet med Gebwell har vært veldig smidig – det er ikke noe å utsette på det. Vi trengte ikke engang å forhandle om prisene», ler Juntunen.

Systemet ble satt i drift av Gebwells tekniske ekspert, og hele systemet ble overlevert til kunden i henhold til tidsplanen.

Energigjenvinningssystemet ved K-Supermarket Siilinhelmi i Siilinjärvi bidrar til å nå bærekraftsmålene ved å gjenbruke spillvarme fra kjøleteknologien for å dekke bygningens behov på en effektiv måte.

Kämmenniemi skole i Tammerfors har gått bort fra oljefyring og over til klimasikker geotermisk energi. Det nye systemet bruker det naturlige kuldemediet R290, noe som gir skolen og barnehagen en bærekraftig og energieffektiv oppvarmingsløsning langt inn i fremtiden.

Renoveringen av skolens oljefyringssystem hadde vært under vurdering i over ti år. Det ble vurdert flere alternativer i løpet av den lange planleggingsprosessen – blant annet sjøvarme, flis og pellets.

«Vi valgte geotermisk energi fordi vi ønsket en miljøvennlig og fremtidssikker løsning. Avgjørende faktorer var Tammerfors kommunes mål om å fase ut oljefyring, et statlig tilskudd på 40 prosent til prosjektet og lave livssykluskostnader. Til sammenligning ville det med flis eller pellets fortsatt være behov for olje som supplerende brensel», sier Timo Heikkilä, ledende spesialist hos Sweco Finland, som har ansvaret for utformingen av systemet.

Timo Heikkilä, Sweco Finland

Skolen renoveres for å gjøre plass til 600 elever

Den første bygningen ved Kämmenniemi skole ble oppført i 1969, med tilbygg i 1988 og 2001. I 2019 ble det også bygget en barnehage. I tillegg til barnehagen, førskolen, barneskolen og ungdomsskolen rommer anlegget også et bibliotek og et ungdomshus.Et omfattende renoveringsprosjekt skal gjennomføres i to faser, hvor den første starter neste år. Etter renoveringen vil skolen ha plass til opptil 600 elever og barnehagebarn.

Det totale oppvarmede arealet i skole- og barnehagebygningene er litt over 8000 m². Den geotermiske kilden består av 30 borehull, hvert med en dybde på 350 m. Et eget varmeanlegg på 73 m² ble bygget på stedet for å huse varmesystemet.

G‑Eco geotermisk system klart for frikjøling

Varmesystemet er et G‑Eco-anlegg på 520 kW bestående av fire G‑Eco Pro 120-varmepumper og én G‑Eco Core 40-varmepumpe. G‑Eco Pro-enhetene sørger for oppvarming av rommene, mens G‑Eco Core-enheten produserer tappevarmtvann med høyere turtemperatur.

«Systemet omfatter også en 3000 liters G-Energy Custom-buffertank til oppvarming og en 3000 liters G-Energy Coil-tank utstyrt med sju vertikale spoler for produksjon av tappevarmtvann», forklarer Kalle Kanninen, administrerende direktør i North Energy Solutions Oy, som utførte installasjonen. Det ble også installert en elektrisk reservekjel i anlegget.

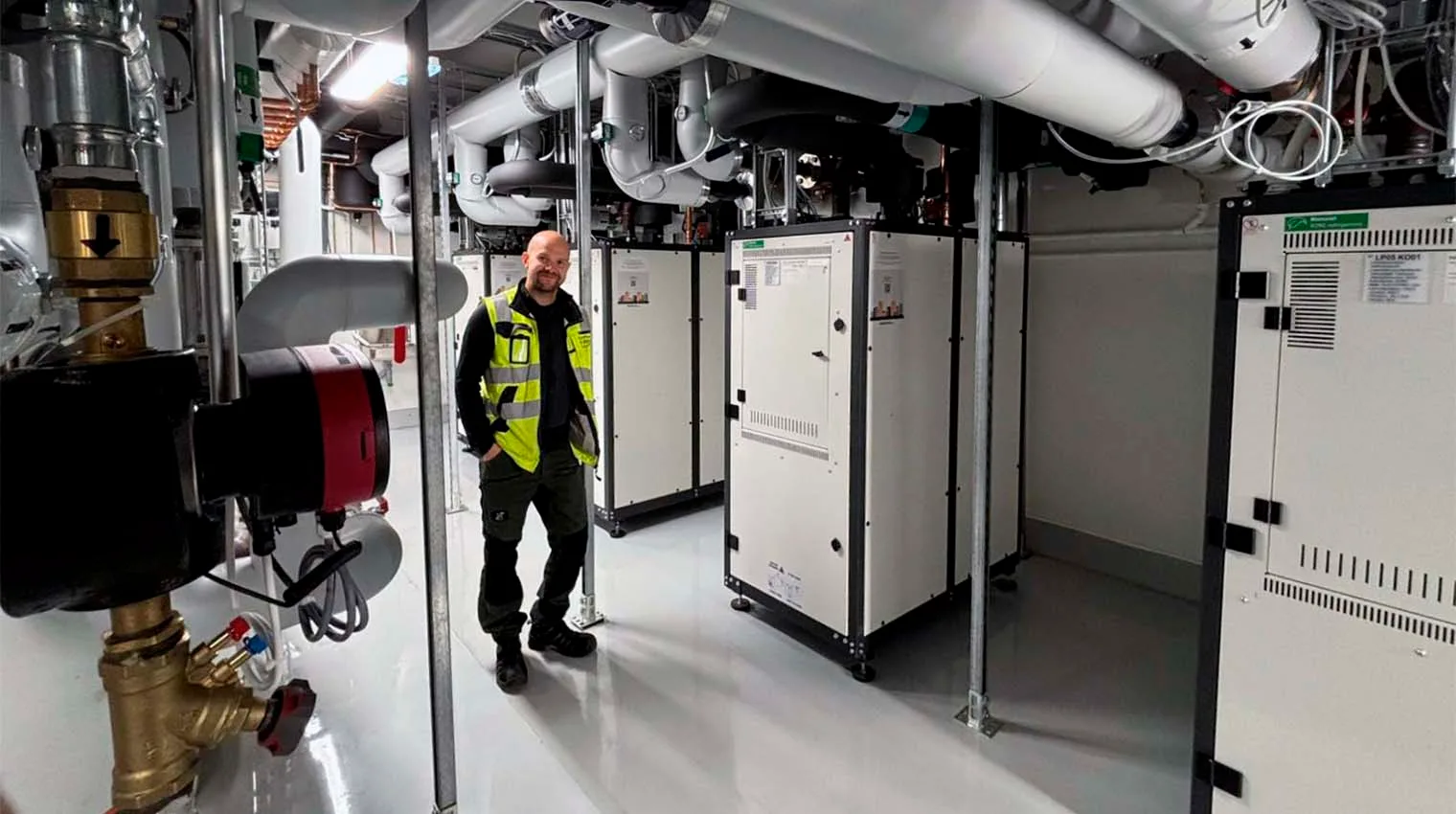

Kalle Kanninen, North Energy Solutions

Systemet er også klargjort for geotermisk kjøling.

«For øyeblikket benyttes kun romkjøling – geotermisk kjøling brukes til å kjøle ned varmeanlegget. Når renoveringen av skolen er ferdig, vil det også bli installert geotermisk kjøling og varmegjenvinning fra avtrekksluften i skolebygningene», legger Kanninen til.

Utviklet med tanke på den oppdaterte F-gassforordningen

Systemet ble fra start av designet med G‑Eco-varmepumper, som bruker det naturlige kuldemediet R290.

«Helt fra start planla jeg systemet med tanke på den kommende F-gassforordningen og PFAS-restriksjonene. Det var kjent at kommersielle varmepumper med naturlig kuldemedium allerede var tilgjengelige på markedet, noe som gjorde det mulig å utforme en fremtidssikker geotermisk løsning», forklarer Heikkilä.

«Vi hadde gode erfaringer med Gebwell fra et tidligere prosjekt. Deres pålitelige ettersalgsservice og tekniske støtte gjorde at vi følte oss trygge på å utforme systemet med propanbasert utstyr. I praksis kan feilsøking være vanskelig hvis den tekniske støtten kun er tilgjengelig i utlandet», fortsetter han, og påpeker at systemtilkoblingene og driften ble gjennomgått sammen med Gebwell allerede i prosjekteringsfasen.

Heikkilä roser også installasjonsfirmaet:

«Vi var heldige som hadde North Energy Solutions som entreprenør. Gjennom dette prosjektet har de vist seg som en kompetent leverandør av varmepumpesystemer, og de var lette å samarbeide med.»

Ros til støtten fra produsenten og fjern-idriftsettelse

Prosjektet på Kämmenniemi skole var det første geotermiske anlegget som North Energy Solutions satte i drift ved hjelp av G‑Eco-varmepumper.

«Sammenlignet med tradisjonelle varmepumper var den største forskjellen innføringen av ATEX-ventilasjon og -kanaler, som er nødvendig fordi propan brukes som kuldemedium, samt tilkoblingen av røroppleggene fra avluftningsventilene til ventilasjonskanalene. Det separate varmeanlegget, som er plassert unna ferdselsveier, gjorde det mulig å ha egen ventilasjon og egne vifter for hver varmepumpe – noe som skiller seg fra vanlig praksis», forklarer Kanninen.

Systemet ble tatt i bruk i august 2025.

«Vi fikk fjernstøtte fra Gebwell under idriftsettelsen, og oppstarten gikk uten problemer. Vi fikk alltid kontakt med teknisk støtte når det var behov for det. Etter de innledende justeringene har systemet fungert godt – og det var faktisk mindre behov for finjustering enn forventet», avslutter Kanninen, som anbefaler G‑Eco-varmepumper til lignende prosjekter.

Informasjon om anlegget og systemet

• Oppvarmet areal: over 8000 m²
• Utformet for 600 barnehagebarn og skoleelever
• 30 geotermiske borehull på 350 m
• Geotermisk anlegg på 520 kW: 4 x G‑Eco Pro 120 + 1 x G‑Eco Core 40
• 3000 l buffertank til oppvarming og 3000 l varmtvannsbereder
• Klargjort for geotermisk kjøling

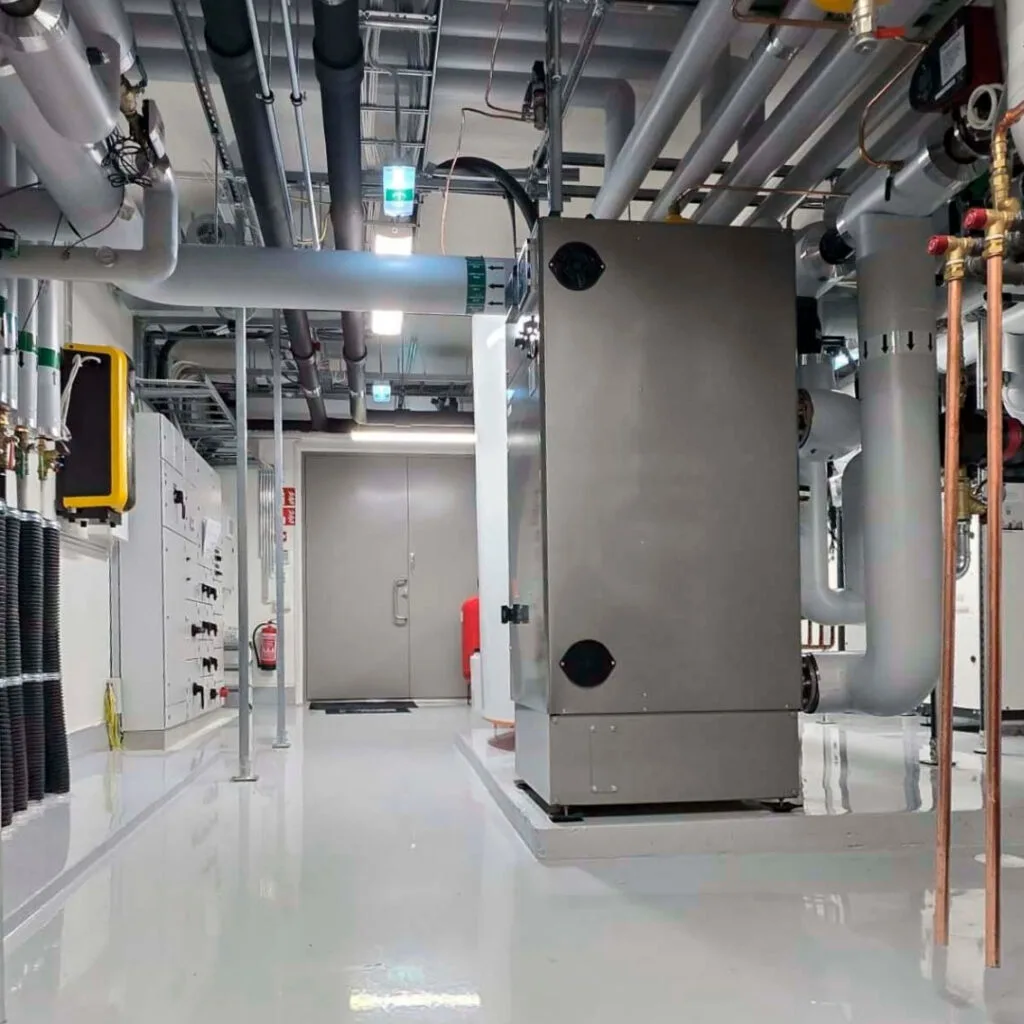

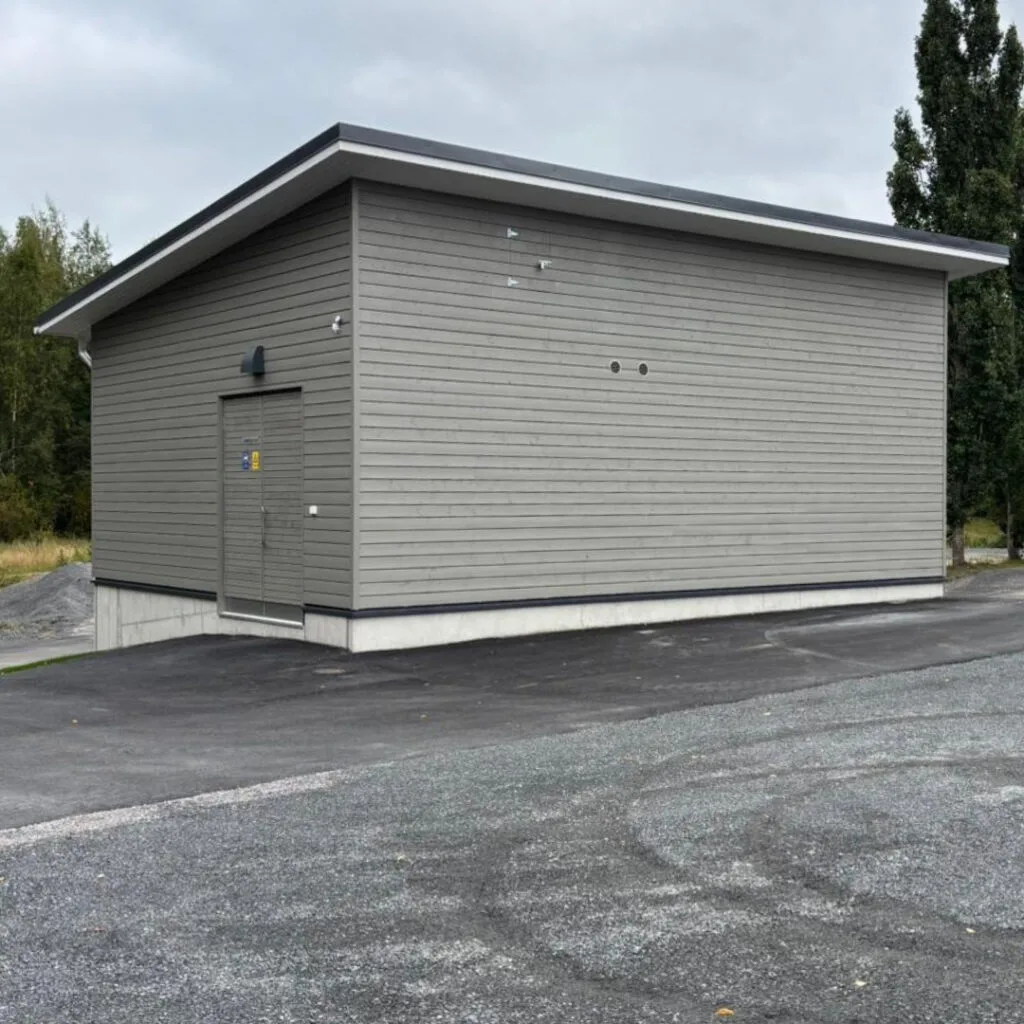

Systemet er installert i et eget teknisk bygg.

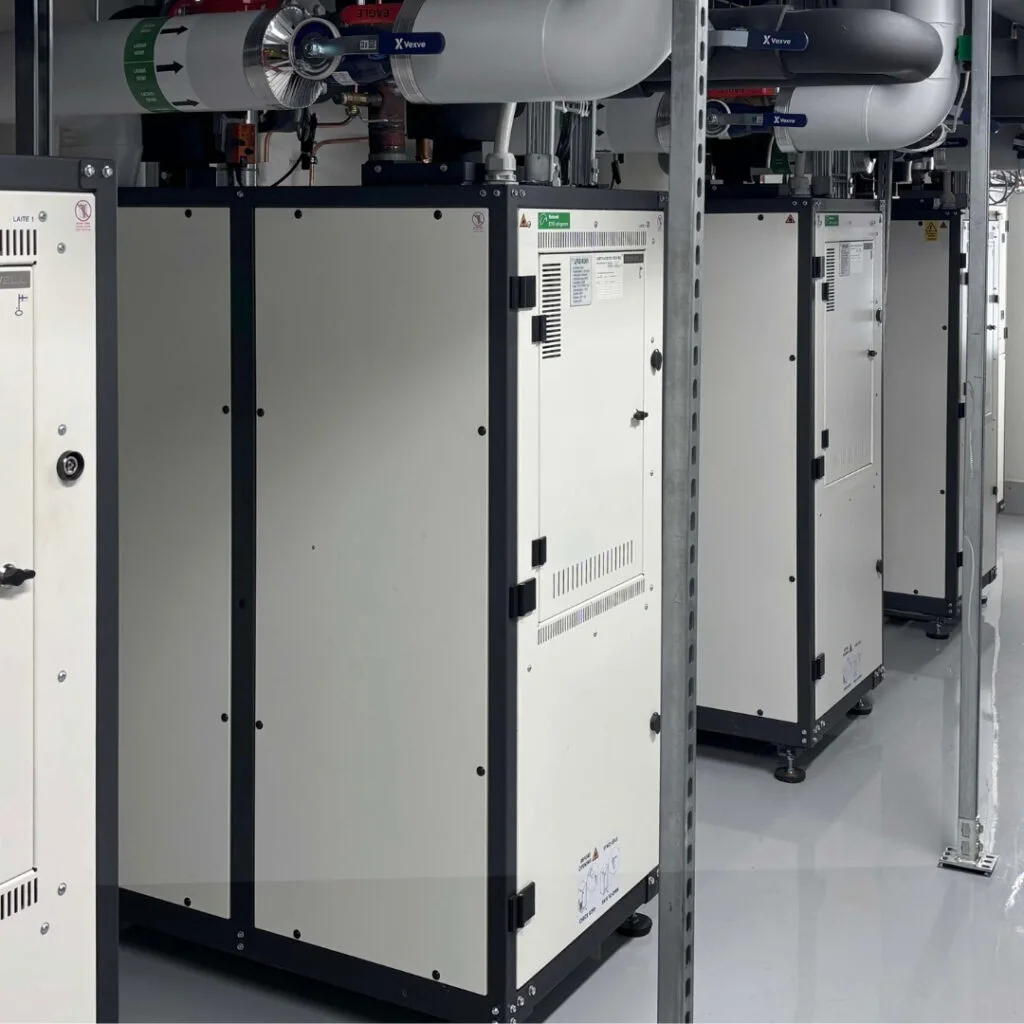

Ved Kämmenniemi skole er det fire G‑Eco Pro 120-varmepumper til oppvarming.

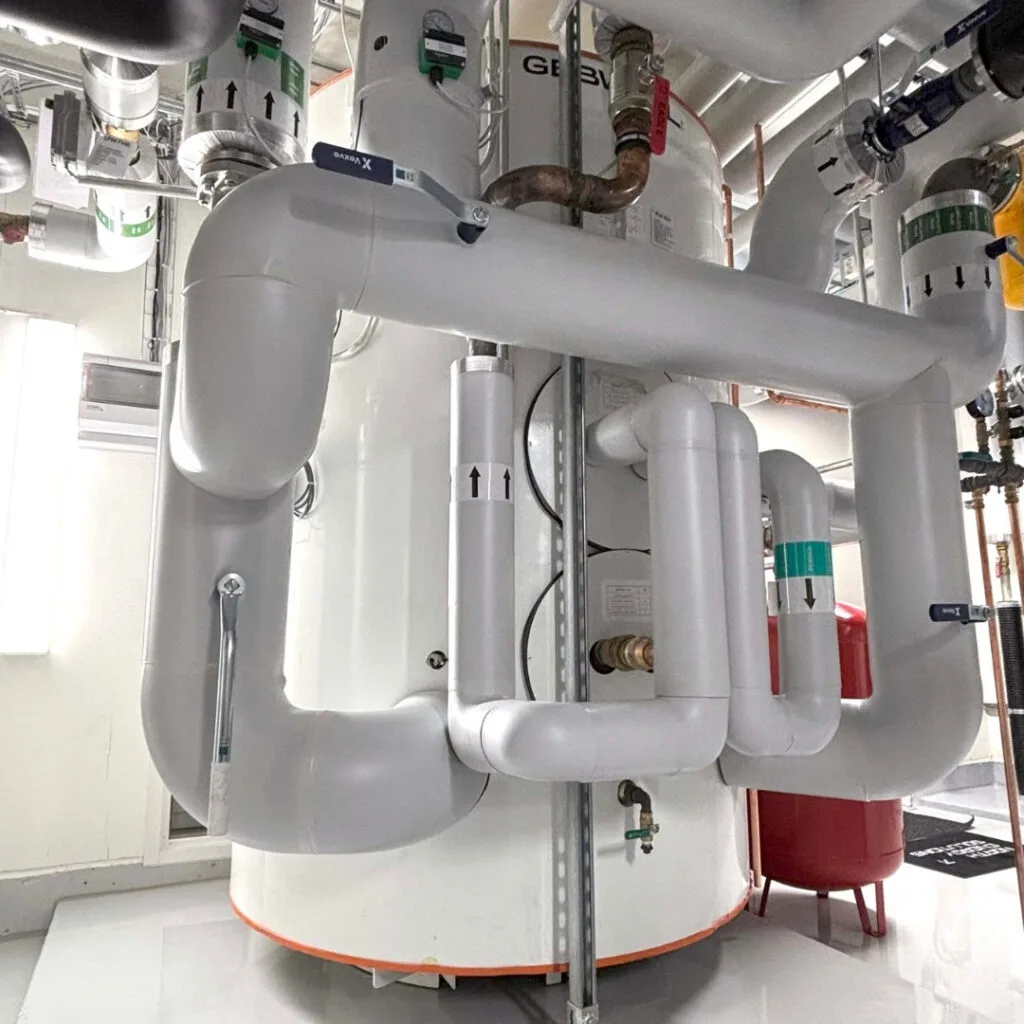

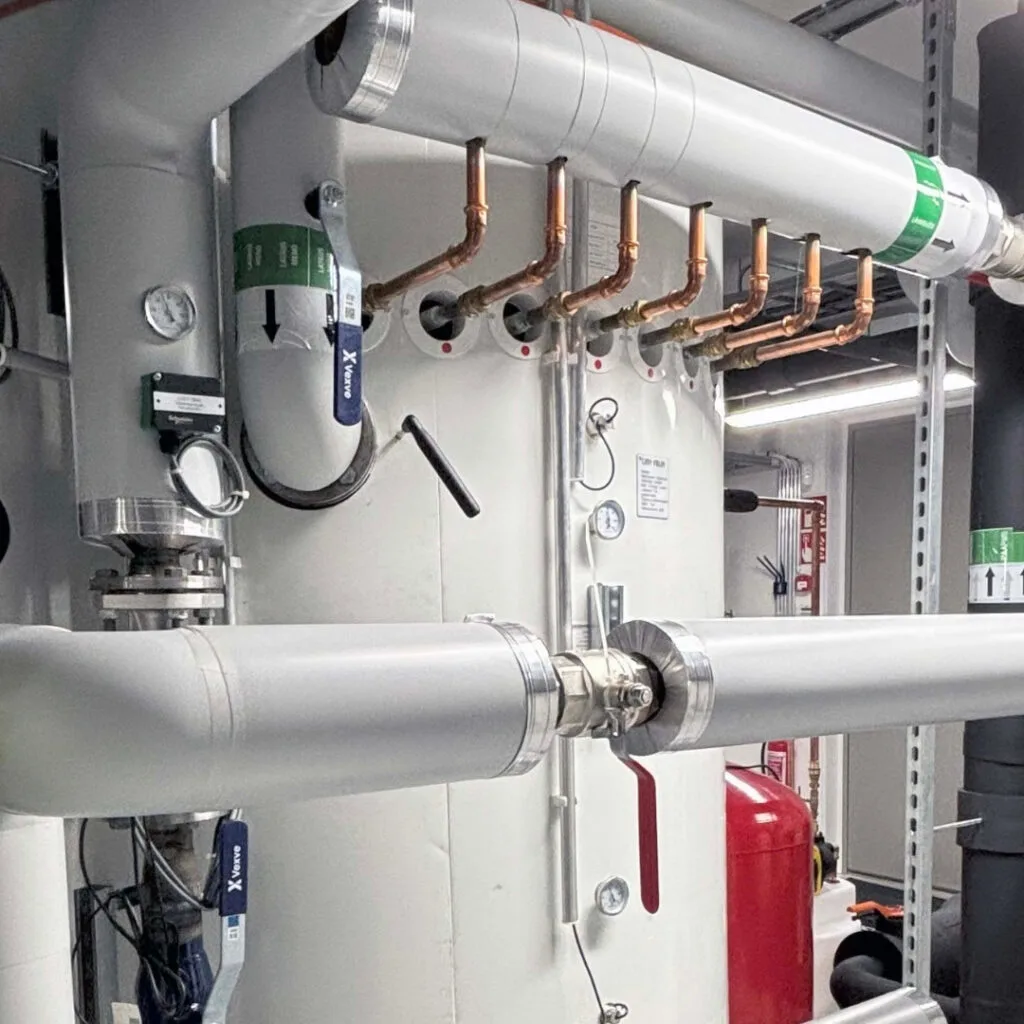

Tappevarmtvann produseres i en G-Energy Coil-tank utstyrt med sju vertikale spoler.

Systemet omfatter også en 3000 l buffertank til oppvarming.

En elektrokjel fungerer som reservesystem.
