G-Eco lämpöpumput – asennus haalauksesta käyttöönottoon

Mitä R290-kylmäaineella toimivan G-Eco kiinteistölämpöpumpun asentamisessa tulee huomioida?

Ympäristöystävällisyyden ja energiatehokkuuden merkitys kasvaa jatkuvasti niin kiinteistörakentamisessa kuin talotekniikassakin. R290, eli propaani, on kylmäaine, joka vastaa molempiin tarpeisiin tehokkaasti. Tässä artikkelissa käymme läpi, mitä tulee huomioida R290-kylmäainetta hyödyntävän G-Eco lämpöpumpun asentamisessa – kuljetuksesta käyttöönottoon.

Miksi R290?

R290 on luonnollinen kylmäaine, jonka ilmastovaikutus on lähes olematon verrattuna perinteisiin HFC-kylmäaineisiin – sen GWP (Global Warming Potential) on vain 0,02 eikä se sisällä haitallisia, luontoon kertyviä PFAS-yhdisteitä. R290-lämpöpumput soveltuvat käytettäväksi nykyisen kaltaisissa lämmitys- ja jäähdytysjärjestelmissä.

Lisäksi R290 kylmäaineen lämpötekniset ominaisuudet tekevät siitä oivallisen valinnan lämpöpumpuille: se mahdollistaa hyvän hyötysuhteen, korkean menoveden lämpötilan ja tehokkaan lämmönsiirron, mikä puolestaan näkyy energiansäästönä käyttäjälle. Verrattaessa esimerkiksi yleisesti käytössä olevaan R410A-kylmäaineeseen, R290 toimii matalammissa käyttöpaineissa, mikä vähentää järjestelmään kohdistuvaa rasitusta ja lisää käyttövarmuutta. Lue lisää R290 kylmäaineen ominaisuuksista.

Kuljettaminen ja sijoituspaikan valitseminen

G-Eco lämpöpumpun kuljettaminen työmaalle onnistuu normaalissa kappaletavarakuljetuksessa eikä vaadi vaarallisten aineiden kuljetusta (VAK).

Lämpöpumppu kannattaa siirtää asennuspaikalle esimerkiksi pumppukärryllä tai vastaavalla. Nosturia käytettäessä lämpöpumppu voidaan siirtää kahdella sen painolle mitoitetulla nostoliinalla tai hihnalla. Suojaa lämpöpumpun maalatut pinnat pehmeällä kankaalla tai muulla vastaavalla materiaalilla, jotta nostohihnat eivät vaurioita pintaa. Varmista myös, että hihnat pysyvät paikoillaan koko noston ajan. Nostotyön turvallinen toteutus tulee suunnitella etukäteen, ja vastuu kuuluu työmaalle, joka suorittaa asennuksen.

Lämpöpumpun sijoituspaikkaa valitessa tulisi aina huomioida, ettei käyttöääni kantaudu lämmitettävään kiinteistöön häiritsevästi. Rakenteita vasten asentamista tulee välttää niin lämpöpumpun kuin siihen liittyvien putkistojen osalta, jotta tärinä ja ääni eivät siirry rakenteisiin. Gebwellillä on tarjolla äänikaistamittauksia akustiikkasuunnittelua varten, joita voi hyödyntää järjestelmää suunniteltaessa. Lue lisää äänitehomittauksista.

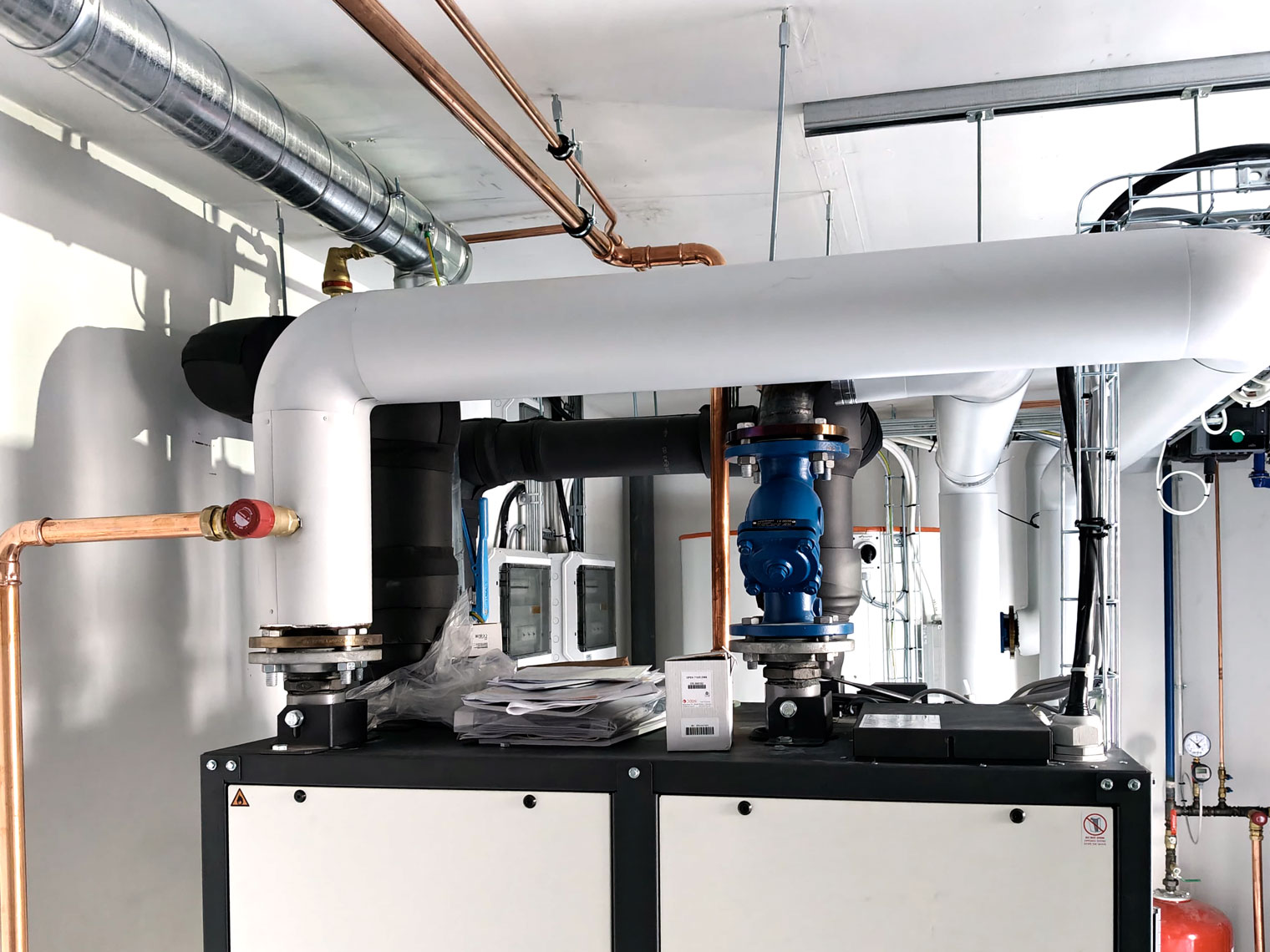

G-Eco sarjan lämpöpumpuissa käytetään ilmanvaihdolla varustettua kotelointiratkaisua, jossa kylmäainepiirin vaikutusalueelta johdetaan ilmaa ulos kiinteistöstä. Ilmanvaihtoa varten lämpöpumppuun on kytketty poistoilmakanava ja poistoilmaimuri (poistoimuri). Tuuletettu koteloratkaisu on hyvä ja luotettava tapa huolehtia turvallisuudesta käytettäessä syttyvää kylmäainetta.

Lämpöpumppujen turvallisuudesta huolehditaan rajaamalla kylmäaineen maksimitäytösmäärää syttyvyyden ja myrkyllisyyden suhteen. G-Eco lämpöpumppujen kylmäainetäytösmäärä on syttyvyyden suhteen alle ilmanvaihdolla varustetulle koteloratkaisulle asetettua maksimitäytösmäärää, jolloin lämpöpumppujen sijoituspaikka kiinteistössä voidaan valita joustavasti.

R290-kylmäaine ei ole myrkyllinen, mutta suurina määrinä ilmaan vapautuessaan se syrjäyttää happea, mikä aiheuttaa tiettyjä tilavuusvaatimuksia lämpöpumpun asennustilalle. G-Eco Core 40 lämpöpumpun kohdalla minimihuonetilavuus on 20 kuutiota ja G-Eco Pro 120 lämpöpumpun kohdalla minimihuonetilavuus on 54,5 kuutiota, kun lämpöpumppu sijoitetaan oleskelutiloihin. Oleskelutiloilla viitataan tiloihin kuten esimerkiksi vanhat pyörävarastot, jotka otetaan käyttöön lämpöpumppujen sijoituspaikaksi.

R290-lämpöpumput eroavat huoltojen osalta verrattuna synteettisiä kylmäaineita käyttäviin lämpöpumppuihin. Kylmäainepiirin avaamisen vaativan huollon yhteydessä lämpöpumpun ympärille muodostuu tilaluokka, jolloin lämpöpumpun lähelle sattuvat sähkölaitteet tulee tehdä virrattomaksi. Tästä syystä laitteiden väljempi sijoittelu olisi suotavaa, mikäli tila niin sallii. Lämpöpumput kannattaa sijoitella siten, että huoltojen yhteydessä aiheutetaan mahdollisimman vähän häiriöitä kiinteistön toimintaan. Vähintään yhden metrin varoetäisyydestä tulisi huolehtia ainakin sähkökeskuksiin ja varalämmöstä huolehtiviin laitteisiin.

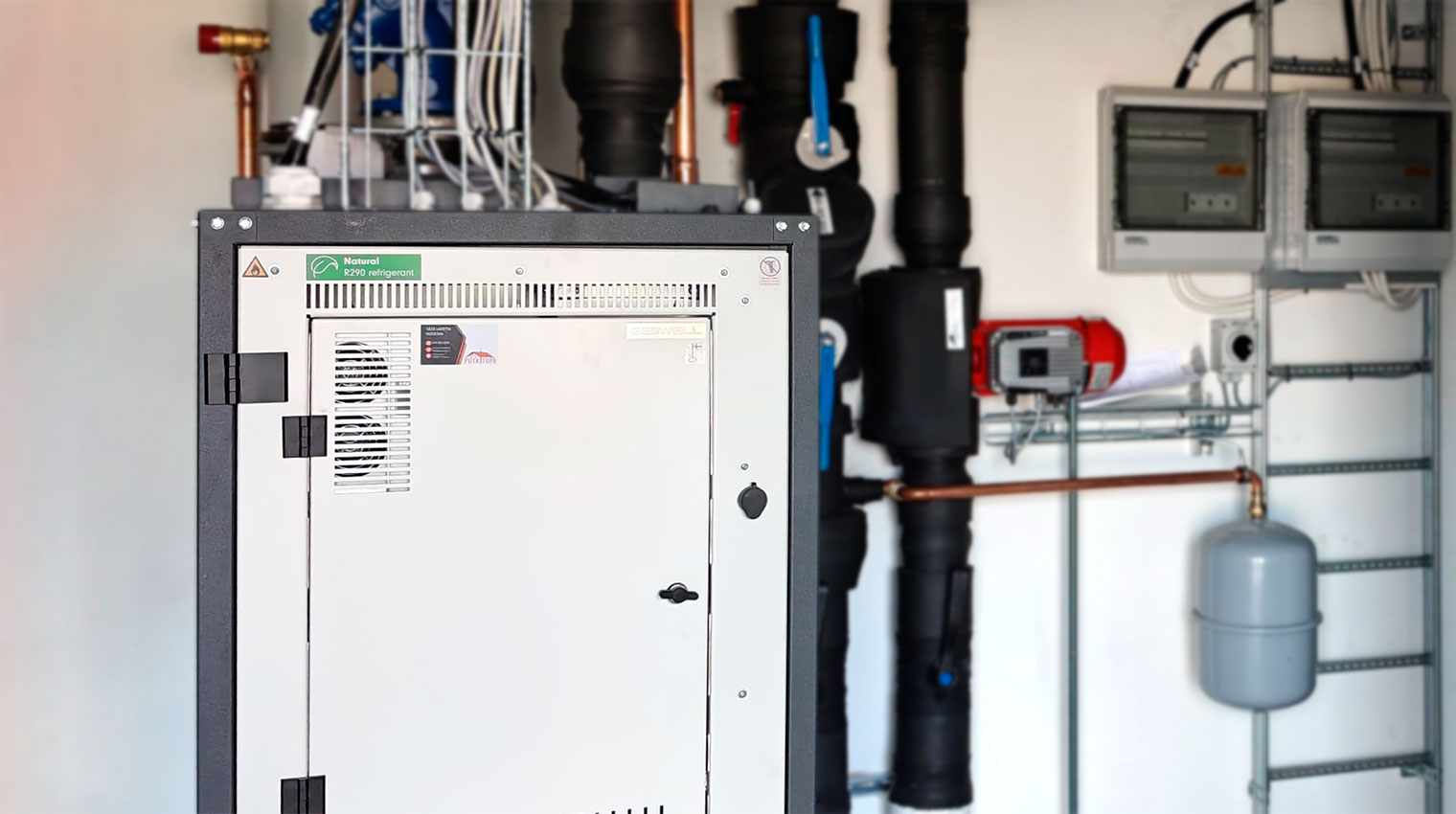

G-Eco lämpöpumpun asentaminen

G-Eco lämpöpumpun asennus ei vaadi asentajalta erityispätevyyksiä. R290-kylmäaineella toimiva G-Eco lämpöpumppu on asennettavana hyvin samankaltainen kuin Gebwellin nykyiset synteettisiä kylmäaineita hyödyntävät lämpöpumput. G-Eco lämpöpumpuissa turvateknisenä ratkaisuna on käytetty lisänä poistoilmakanavointia, jota ei suuressa mittakaavassa ole hyödynnetty lämpöpumpuissa aiemmin. On suositeltavaa aloittaa putkistoasennukset poistoilmaimurin ja ulospuhallusputkiston asennuksella, jolloin järjestelmä saadaan automaation valvontaan mahdollisimman nopeasti.

Lämpöpumppuihin liittyvät sähkökytkennät tulee toteuttaa valtuutetun sähköasentajan toimesta. R290-kylmäaineen hyödyntäminen lämpöpumpuissa ei aiheuta muutoksia sähkökytkentöjen tekemiseen asennusten yhteydessä, lukuun ottamatta poistoimurin myötä tulevia sähkötöitä. Poistoimurin sähkönsyöttö johdetaan ryhmäkeskukselta ja ohjaussignaali lämpöpumpulta.

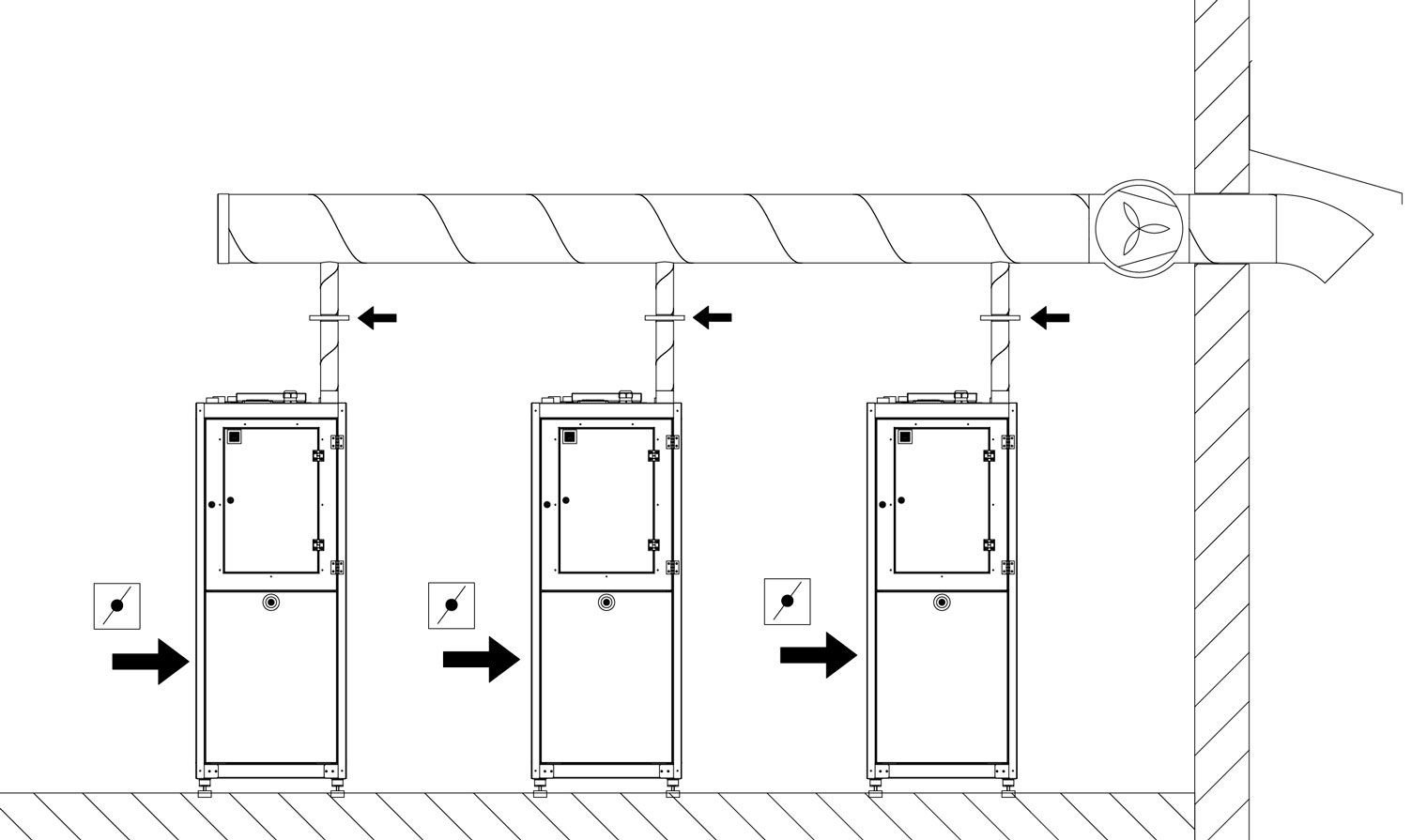

G-Eco lämpöpumppuja voidaan yhdistää maksimissaan kolme kappaletta samaan poistokanavaan yhdelle poistoimurille. Tarvittaessa yksittäinen laite voidaan varustaa poistoimurilla. Ulospuhalluksen turvallinen suunta kiinteistöstä tulee tarkastella kohdekohtaisesti ja ulospuhallusaukko merkata selkeästi.

Koska R290 on syttyvä kylmäaine, järjestelmän välilliset piirit tulee suojata asianmukaisesti. Suojaamalla välilliset piirit vältetään kylmäaineen kulkeutuminen kiinteistön oleskelutilojen vaikutusalueelle.

Lämpöpumpun käyttöönotto

Ennen lämpöpumpun käynnistämistä tulee tarkistaa, että asennukset ja kytkennät ovat valmiit ja ne on toteutettu kaavioiden ja ohjeiden mukaisesti. Lisäksi on hyvä varmistua, että ilma on saatu varmasti poistettua verkostoista lämpöpumpun häiriöttömän toiminnan varmistamiseksi.

G-Eco lämpöpumput on varustettu poistoilmakanavoinnilla. Kanavoinnin toteutuksen ja toiminnan osalta on varmistettava, että ne on toteutettu oikein ja ohjeidemme mukaan.

Lyhyesti

G-Eco lämpöpumput tarjoavat merkittäviä etuja muun muassa menoveden lämpötilan, energiatehokkuuden ja ilmastovaikutusten kannalta. Gebwell G-Eco lämpöpumpun asentaminen ei eroa merkittävästi nykyisistä Gebwell lämpöpumpuista, mutta syttyvän kylmäaineen kyseessä ollessa tulee asennuksessa huomioida turvallisuuteen liittyvät erityispiirteet. Monelle alan toimijalle ilmanvaihdolla varustettu kotelorakenne tulee eteen ensimmäistä kertaa G-Eco lämpöpumppujen myötä. Asennusten osalta erityistä huomiota tulee kiinnittää poistokanaviston ja poistopuhaltimen toteutukseen ja toimintaan sekä välillisten piirien suojaukseen.

Kun määräyksiä ja valmistajan ohjeita noudatetaan huolellisesti, G-Eco lämpöpumppu on turvallinen, tehokas ja ympäristöystävällinen valinta nykyaikaiseen lämmitysjärjestelmään.
